Tutorial membuat Hotspot Menggunakan 2 WLAN di MikroTik

Pendahuluan

MikroTik adalah salah satu perangkat jaringan yang sering digunakan untuk keperluan manajemen jaringan, termasuk pembuatan hotspot. Dengan MikroTik, Anda dapat membuat sistem hotspot yang handal untuk keperluan publik, bisnis, atau bahkan pribadi. Artikel ini akan menjelaskan langkah-langkah pembuatan hotspot menggunakan dua Wireless Local Area Network (WLAN) pada MikroTik. Menggunakan dua WLAN memungkinkan Anda memisahkan jaringan hotspot untuk pengguna yang berbeda atau memperluas jangkauan jaringan nirkabel.

Langkah Pengerjaan

.:: PENGERJAAN

✓ Buka winbox, tunggu hingga routerboard terdeteksi

✓ Pilih mac address router

✓ User : admin | password : kosongkan

✓ System > Reset Configuration

✓ [ V ] No default configuration

✓ [ V ] No Backup >> OK

 Lakukan konfigurasi agar router terhubung ke internet

.:: PENGERJAAN

✓ IP > DHCP Client > ➕ > Interface : Ether1

✓ Klik Enable > OK

✓ IP > DNS > [v] Allow Remote Request > Ok

✓ IP > Firewall > NAT > ➕ > Tab General > Chain : srcnat > Tab Action >

Action : Masquerade

 Pada perangkat router RB941, lakukan pemasangan daftar IP berikut :

INTERFACE | JENIS INTERFACE | KONFIGURASI IP | IP ADDRESS

Ether1> Interface fisik >DHCP> Client> Auto

Ether2> Interface fisik IP> Statis> 192.168.XX.1/24 *)

Wlan1> Interface fisik IP> Statis> 192.169.XX.1/24 *)

Wlan2 > Virtual WLAN IP> Statis> 192.170.XX.1/24 *)

*)

 XX = nomor absen

.:: PENGERJAAN

✓ IP > Address > ➕

✓ Interface : Ether2 > Address : 192.168.XX.1/24 > OK

✓ Interface : Wlan1 > Address : 192.169.XX.1/24 > OK

✓ Wireless > Tab Interface > Klik Kanan Wlan1 > Enable

✓ ➕ > Virtual > OK

✓ IP > Address > ➕

✓ Interface : Wlan2 > Address : 192.170.XX.1/24 > OK



Lakukan konfigurasi DHCP server pada Ether2 agar PC dapat terhubung ke internet

.:: PENGERJAAN

✓ IP > DHCP Server > DHCP Setup

✓ Pilih Interface : Ether2 > Next > pastikan IP-nya 192.168.XX.0/24 > Next 5x

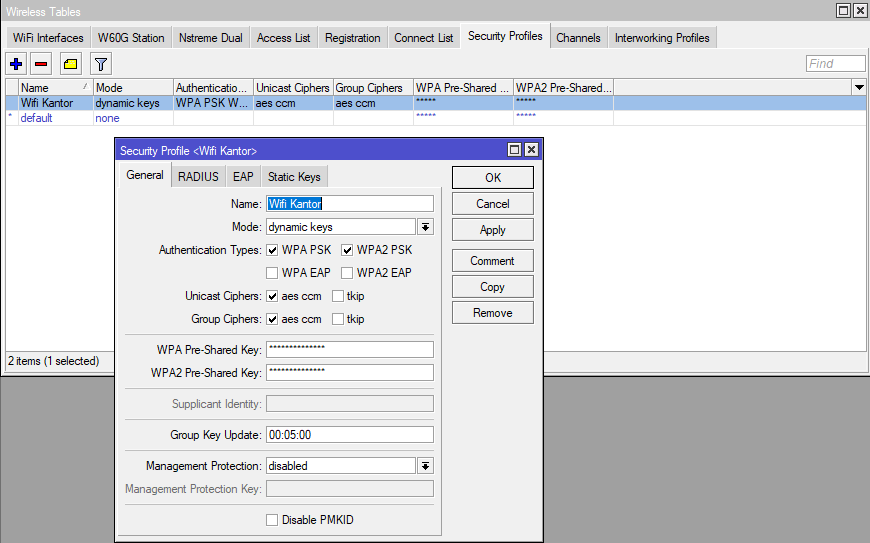

 Lakukan seting security profile untuk perangkat wireless dengan profil berikut :

SPESIFIKASI KONFIGURASI

Name : Wifi Kantor

Mode : dynamics keys

Authentication type : WPA PSK dan WPA2 PSK

:: PASSWORD ::

WPA Pre-Shared key : wifi@kantor

WPA2 Pre-Shared key : wifi@kantor

.:: PENGERJAAN

✓ Wireless > klik Tab Security Profile > ➕

✓ Isikan sesuai petunjuk teknis pada tabel 2. Wireless security profile

Aktifkan interface wlan1 dan lakukan konfigurasi berikut :

Tabel 3. Konfigurasi Interface WLAN1

SPESIFIKASI KONFIGURASI

Mode : ap bridge

Band : 2GHz-G/N

Frequency : auto

SSID : [Nama] – Kantor **)

Wireless Protocol : 802.11

Security Profile : Wifi Kantor

**)

[Nama] = nama Asesi

.:: PENGERJAAN

✓ Wireless > klik Tab Interface > klik kanan Wlan1 > Enable

✓ Klik 2x interface Wlan1

✓ Klik Tab Wireless > Isikan sesuai petunjuk teknis

Interface Wlan1



Lakukan konfigurasi DHCP server pada wlan1 agar wifi client dapat terhubung ke

internet.

.:: PENGERJAAN

✓ IP > DHCP Server > DHCP Setup

✓ Pilih Interface : wlan1 > Next > pastikan IP-nya 192.169.XX.0/24 > Next 5x

✓ Koneksikan Kembali wifi client ke SSID : [Nama] – Kantor

Aktifkan interface wlan2 dan lakukan konfigurasi berikut :

Tabel 4. Konfigurasi Interface WLAN2

SPESIFIKASI KONFIGURASI

Mode : ap bridge

SSID : [Nama] – Public **)

Security Profile : default / tanpa password

**)

[Nama] = nama Asesi

.:: PENGERJAAN

✓ Wireless > klik Tab Interface > klik ➕ > klik Virtual

✓ Klik 2x interface Wlan2

✓ Klik Tab Wireless > Isikan sesuai petunjuk teknis pada tabel 4. Konfigurasi

Interface Wlan2

Lakukan Hotspot Setup pada interface WLAN 2.

.:: PENGERJAAN

✓ IP > Hotspot > Hotspot Setup > Pilih Interface Wlan2

✓ Pastikan local address : 192.170.XX.1/24 > Next 3x

✓ Certificate : None > Next 3x

✓ DNS Name : hotspot.kantorku.com > Next

✓ Local Hostpot User : admin | password : admin > Next

Nonaktifkan Cookies pada Server Profile yang sudah dibuat.

.:: PENGERJAAN

✓ IP > Hotspot > klik Tab Server Profile

✓ Klik 2x server hotspot1 > klik Tab Login > hilangkan centang pada Cookies

✓ Klik OK

Buatlah 2 User Profile dengan spesifikasi sebagai berikut :

Tabel 5. Konfigurasi User Profile pada Hotspot Kantor

Name Shared user Rate Limit

Staff Kantor 7 2M/2M

Tamu Kantor 23 1M/1M

.:: PENGERJAAN

✓ IP > Hotspot > klik Tab User Profile > klik ➕

✓ Isikan Name : Tamu Kantor

✓ Isikan shared user : 7

✓ Isikan Rate Limit : 10M > OK

✓ Masih pada Tab User Profile > klik ➕

✓ Isikan Name : Staff Kantor

✓ Isikan shared user : 3

✓ Isikan Rate Limit : 20M > OK

15. Buatlah 3 User Hotspot dengan spesifikasi sebagai berikut :

Tabel 6. Konfigurasi User Hotspot

Name Password Profile

staff 1234567 Staff Kantor

mitra 1122334 Tamu Kantor

tamu 9876543 Tamu Kantor

.:: PENGERJAAN

✓ IP > Hotspot > klik Tab User > klik ➕

✓ Isikan Name : staff

✓ Isikan password : 1234567

✓ Isikan profile : Staff Kantor

✓ OK

✓ klik ➕

✓ buat user mitra dan tamu sesuai panduan

Sekarang Hotspot kita sudah jadi dan bisa mengakses internet

Penutup

Dengan mengikuti langkah-langkah di atas, Anda berhasil membuat dua jaringan hotspot yang terpisah menggunakan dua interface WLAN pada MikroTik. Ini sangat berguna untuk membagi jaringan ke dalam segmen yang berbeda, misalnya, satu untuk karyawan dan satu untuk tamu.

Semoga artikel ini membantu Anda dalam memahami cara membuat hotspot menggunakan dua WLAN di MikroTik. Selamat mencoba!
